產品介紹

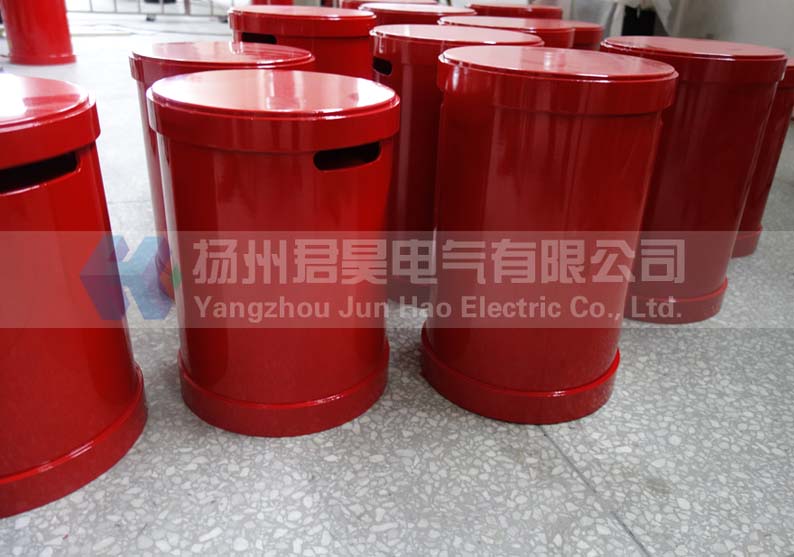

串聯諧振|電抗器產品概述
諧振電抗器是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
串聯諧振|電抗器工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/（2π√L?C）當試驗頻率等于這個頻率時，該電路發生諧振。
通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
—————————————————————————————————————————————————————
串聯諧振|電抗器產品特點
1、大屏幕顯示試驗數據、試驗狀態并有實時操作步驟指示作用。
2、能靈活整定試驗電壓、調頻范圍、加壓時間。
3、試驗結果能計算出被試品電容值并可打印。
4、體積小、重量輕、操作方便。
5、分辨率高、頻率分辨率為0.01Hz，電壓分辨率為0.01V。
6、安全可靠性高，系統具有過電壓、過電流及放電保護作用，確保人身及設備安全。
7、可升級操作軟件。
2、能靈活整定試驗電壓、調頻范圍、加壓時間。
3、試驗結果能計算出被試品電容值并可打印。
4、體積小、重量輕、操作方便。
5、分辨率高、頻率分辨率為0.01Hz，電壓分辨率為0.01V。
6、安全可靠性高，系統具有過電壓、過電流及放電保護作用，確保人身及設備安全。
7、可升級操作軟件。
—————————————————————————————————————————————————————
串聯諧振|電抗器技術參數
2、工作濕度：≤90%
3、海拔：≤2000M
4、電源輸入：220V±l0%單相 輸出0～220V（≤10KW）
380V±l0%三相，50Hz 輸出0～400V
5、額定試驗容量：0～8000KVA
6、諧振電壓：0～1000KV
7、頻率調節范圍：0.1～300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05%
11、輸出波形：正弦波
12、波形畸變率：≤0.5%
13、噪聲： 60dB
14、電抗器Q值：30～200
串聯諧振耐壓裝置組成
串聯諧振|變頻電源：http://m.jyjgdj.cn/Product/3295681745.html
串聯諧振|勵磁變壓器http://m.jyjgdj.cn/Product/9328045526.html
