變頻串聯諧振|廠家定做各種電壓等級
- 說明書下載：???
- 型號：???JHBPXZ

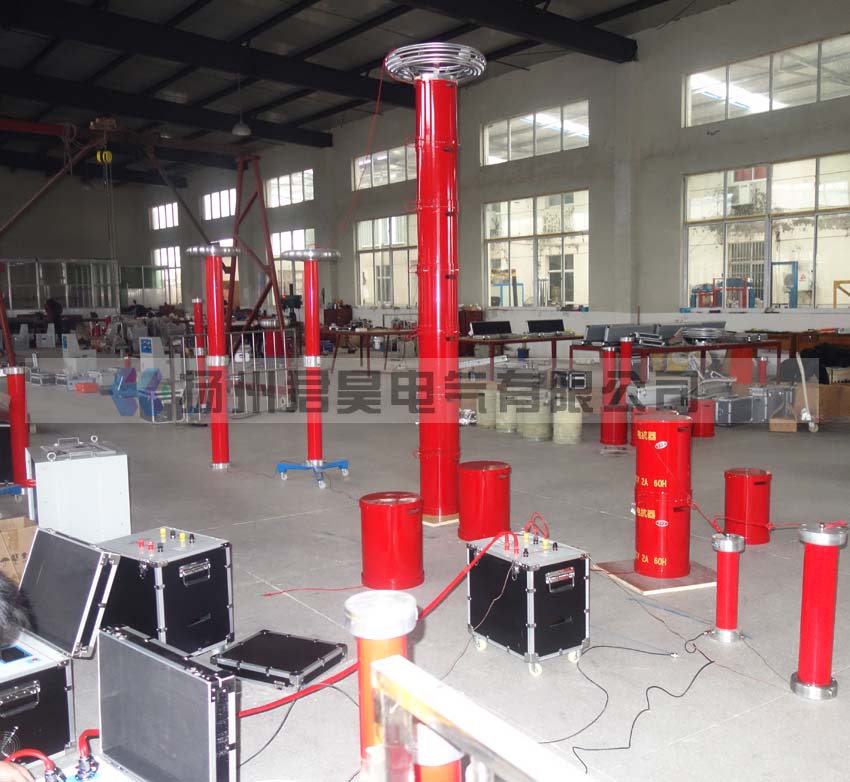

JHBPXZ變頻串聯諧振試驗主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。
JHBPXZ變頻串聯諧振試驗適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
◆ 變頻串聯諧振試驗穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
◆變頻串聯諧振試驗 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
◆ 支持多種試驗模式。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
◆ 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
◆ 保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
—————————————————————————————————————————————————————
相關試驗
一、電纜交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
設備電抗器配置 |
備 注 |
|
JHBPXZ- 100/50 |
10kV（300mm）電 纜 1KM |
22kV Ⅹ 1臺 |
便攜式 |
|
JHBPXZ - 160/40 |
10kV（300mm）電 纜 3KM |
22kV Ⅹ 3臺 |
便攜式 |
|
JHBPXZ - 216/54 |
10kV(300mm)電 纜 5KM |
22kV Ⅹ 6臺 |
便攜式 |
|
JHBPXZ - 324/32 |
110kV（300mm）電 纜 3KM |
130kV Ⅹ 2臺 |
便攜式 |
二、發電機工頻耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
設備電抗器配置 |
備 注 |
|
JHBPXZ - 100/50 |
1、100MW及以下 |
22kV Ⅹ 1臺 |
便攜式 |
|
JHBPXZ - 160/40 |
1、600MW及以下 |
18kV Ⅹ 2臺 |
便攜式 |
|
JHBPXZ- 216/54 |
1、600MW及以下 |
22kV Ⅹ 4臺 |
便攜式 |
三、GIS和SF6開關交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
電抗器配置 |
備 注 |
|
JHBPXZ- 100/50 |
1、110kV GIS的交流耐壓試驗 |
40kV Ⅹ 5臺 |
便攜式 |
|
JHBPXZ - 216/54 |
1、110kV GIS的交流耐壓試驗 |
50kV Ⅹ 4臺 |
便攜式 |
四、變壓器，電動機等設備的工頻交流耐壓試驗系列
|
型 號 |
可滿足的試驗項目 |
電抗器配置 |
備 注 |
|
JHBPXZ- 100/50 |
1、110kV變壓器的工頻耐壓試驗 |
28kV Ⅹ 3臺 |
便攜式 |
|
JHBPXZ - 216/54 |
1、110kV變壓器的工頻耐壓試驗 |
40kV Ⅹ 2臺 |
便攜式 |
