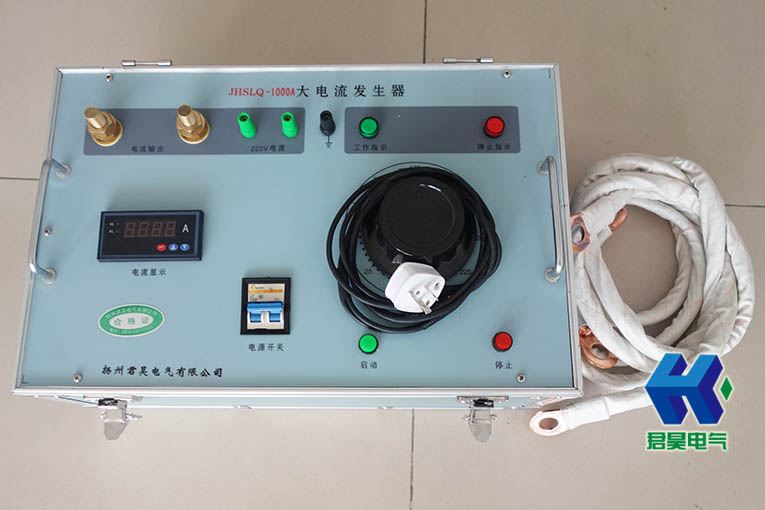

JHSLQ-1000A大電流發生器升流器
- 說明書下載：???揚州君昊
- 型號：???JHSLQ-1000A
產品概述：
大電流發生器是根據電力部門和工礦企業在電氣設備試驗.如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
大電流發生器視產品體積、重量采用一體式、分體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、并采用0.1級互感器，數字顯示，外形美觀，工作可靠、操作簡便、安全等特。是工礦企業進行升流或溫升試驗較理想的設備。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品參數：
型號規格
容量
kVA
初級
次級
外型尺寸
長×寬×高
重量
kg
結構形式
V1
A1
V2
A2
SLQ-82-200
1.5
200
8
6
200
310×228×400
22
一體
SLQ-82-500
3
200
15
6
500
330×238×450
28
一體
SLQ-82-1000
6
200
30
6
1000
400×280×500
50
一體
SLQ-82-2000
10
200
30
6
2000
450×260×450
70
一體
SLQ-82-2500
15
380
39．5
6
2500
500×330×690
95
一體
SLQ-82-4000
24
380
63
6
4000
540×350×720
110
一體
分體
SLQ-82-4500
28
380
78
6
4500
560×380×790
130
一體
分體
SLQ-82-5000
30
380
79
6
5000
600×430×900
300×500×500
145
135
分體
SLQ-82-6000
36
380
95
6
6000
600×430×900
300×500×500
150
140
分體
SLQ-82-8000
48
380
126
6
8000
600×450×950
350×550×550
180
分體
SLQ-82-10000
60
380
158
6
10000
800×600×1100
380×550×600
200
分體
—————————————————————————————————————————————————————
使用方法：
1、按電氣原理圖接好工作線路。變壓器外殼，操作臺等必須良好接地。
2、接通電源，操作臺上的綠色指示燈亮。按下啟動按鈕，紅色指示燈亮，此時升流器等待升流。
3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串接一標準電流表。
4、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源，查明原因后再進行試驗。
5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。
—————————————————————————————————————————————————————
注意事項：
1、本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間如下：
2、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
3、使用中升流變壓器和操作臺必須可靠接地，以保證安全。
4、使用時應緩慢均勻升流，搬運時應避免過大的震動。
5、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
6、本設備應置于清潔、通風、干燥和室內保存。
